nanoCAD СПДС Металлоконструкции

Главная задача nanoCAD СПДС Металлоконструкции – быстро и точно оформлять проектно-конструкторскую документацию на изделия металлопроката по СПДС. Графическим ядром nanoCAD СПДС Металлоконструкции служит платформа nanoCAD Plus, а в качестве инструментов оформления используются все встроенные возможности nanoCAD СПДС.

Выходная документация сохраняется в формате DWG для быстрого импорта/экспорта любого чертежа или спецификации. В программе доступны все возможности СПДС: инструменты оформления (массивы осей, отметки уровня, выноски, сварные швы) и многое другое. Также имеется база стандартных элементов, которая содержит более 3000 параметрических строительных объектов: металлопрокат, крепеж и ряд других, которые легко редактируются с помощью встроенного механизма.


Нанокад СПДС

nanoCAD СПДС Металлоконструкции

Основные преимущества

Основные преимущества nanoCAD СПДС Металлоконструкции:

  • оформление чертежей видов и разрезов металлических конструкций;
  • создание различных видов элементов и изделий, включенных в металлические конструкции;
  • автоматическое формирование ведомости элементов и спецификаций металлопроката.
Основные преимущества

Все инструменты работы с программой расположены на одной панели инструментов.

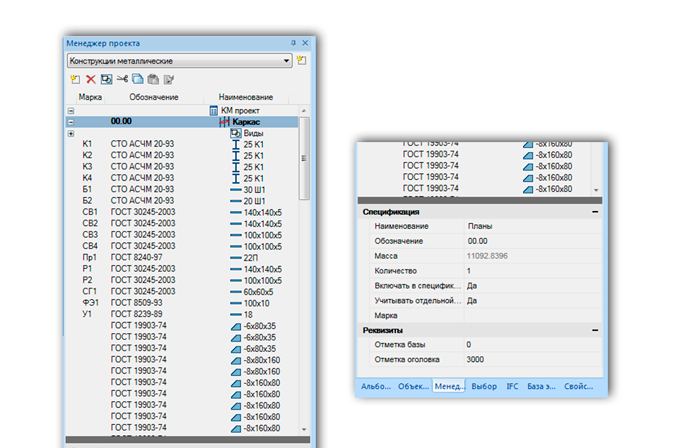

Менеджер проекта

Гибкий Менеджер проекта позволяет формировать конструкции из любого числа металлопрокатных изделий и с любым уровнем вложенности:

  • В окне Менеджера проекта автоматически отображаются добавленные профили с ранее заданными характеристиками: маркой, обозначением и наименованием.
  • Профиль, выбранный в Менеджере проекта, автоматически подсвечивается на поле чертежа.
  • При изменении параметров в Менеджере проекта автоматически изменяются параметры соответствующих элементов на чертеже.
  • Сборки и количество конструктивных элементов вычисляются на основе состава чертежа или задаются пользователем вручную.
  • Поддерживается создание нескольких сборок и слияние разных сборок в одну.
  • Структура проекта может содержать данные из нескольких DWG-чертежей, что позволяет проектировщикам совместно работать над конструкцией.
  • Для быстрого редактирования структуры предусмотрена боковая панель, которая в большинстве случаев успешно заменяет диалоговое окно проекта.
Менеджер проекта

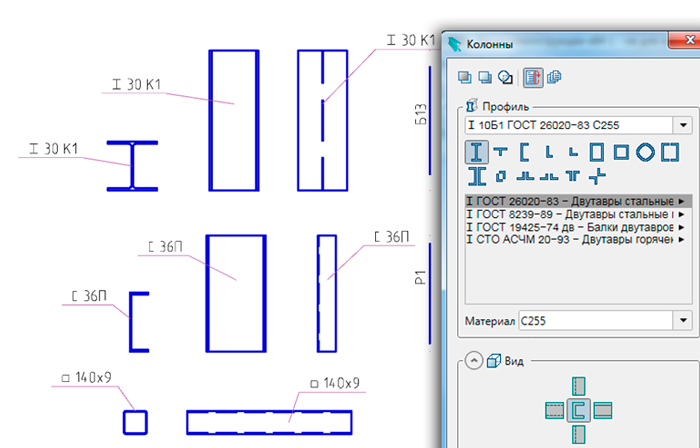

Колонна/балка

  • Выбор различных профилей металлопроката и материала стали по ГОСТ.
  • Выбор вида профиля (сверху, снизу, спереди и т.д.).
  • Выбор отображения профиля (условное, упрощенное, полное).
  • Ввод параметров геометрии профиля.
  • Задание смещения осей профиля для вставки и привязки к другим элементам конструкций.
  • Задание поворота профиля.
  • Выбор маркировки элемента (позиция или типоразмер).
  • Возможность создания собственного типа и собственной маркировки элемента.
Колонна/балка

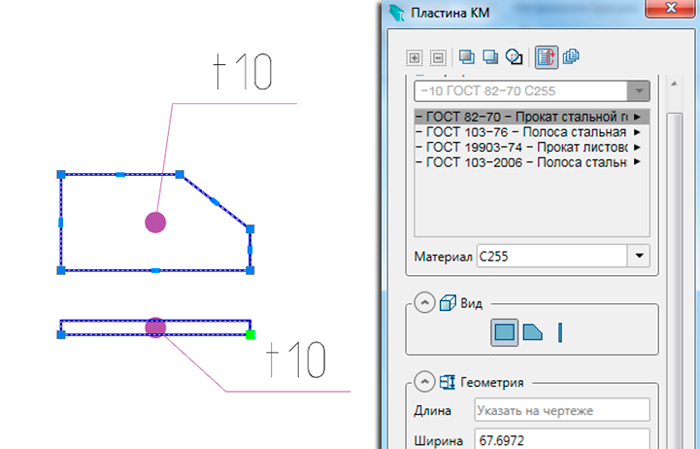

Пластина

  • Выбор типоразмеров проката и материала стали по ГОСТ.
  • Задание смещения осей пластины для вставки и привязки к другим элементам конструкций.
  • Автоматическое назначение маркировки пластины (наименование или толщина).
  • Редактирование геометрии пластин с помощью специальных «ручек».
  • Автоматическое формирование обозначения и расчет массы.
Пластина

Подрезка профилей и режим перекрытия элементов

Команда Подрезка профилей выполняет подрезку профиля до нужной длины и под необходимым углом.

А если вы ошиблись, то всегда сможете восстановить изначальный вид профиля командой Удалить подрезку.

Команда Перекрытия элементов заменяет линии контура элемента в местах перекрытия на обычное или штриховое отображение. При перемещении конструктивных элементов на чертеже режим отображения автоматически учитывает новое расположение элементов.

Узел

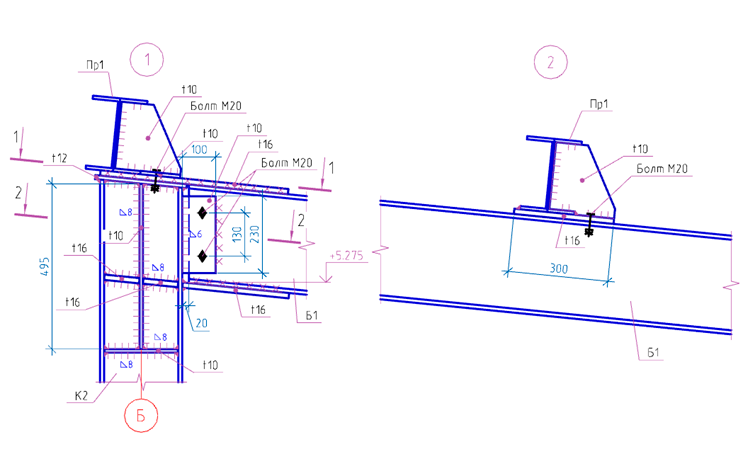

Эта команда позволяет создавать узлы с планов, схем и разрезов, где представлены параметрические элементы профилей:

  • Автоматическая маркировка и нумерация узлов на чертеже.
  • Автоматическая подрезка профилей, входящих в узел.
  • Автоматическая установка линий обрыва в узлах.
Пластина

Полная параметризация и высокий интеллект элементов оформления

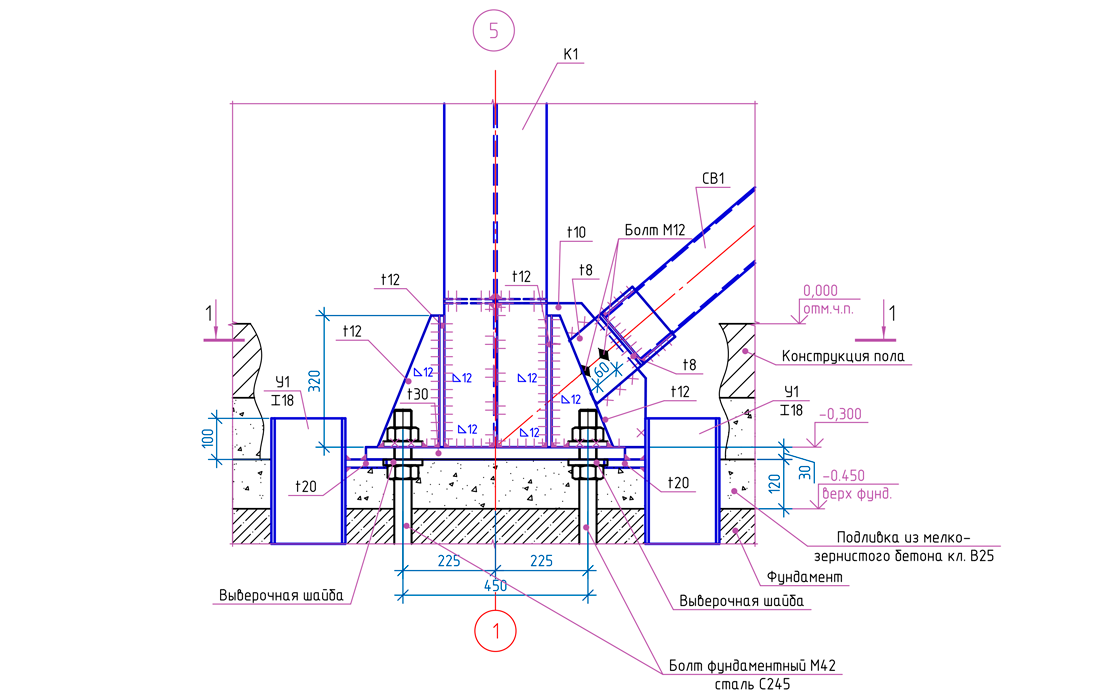

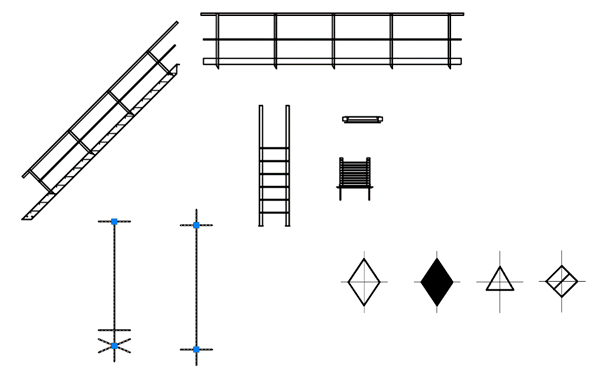

База элементов, хорошо знакомая пользователям nanoCAD СПДС, дополнена параметрическими объектами площадок, лестниц, стремянок, ограждений, а также деталями креплений (болты). Эти параметрические объекты пригодятся при оформлении чертежей планов, разрезов и узлов металлических конструкций.

Для любой сборочной единицы можно автоматически сформировать:

  • ведомость элементов;
  • спецификация металлопроката.

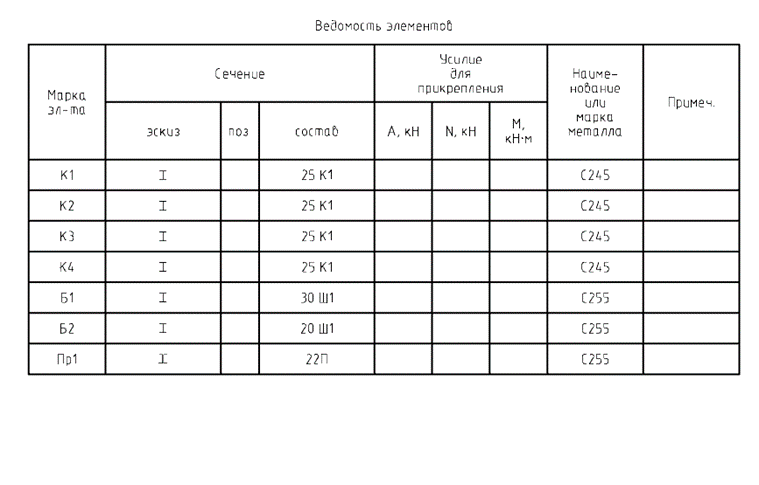

Ведомость элементов Спецификация металлопроката
×
